万达广场能源管理系统介绍

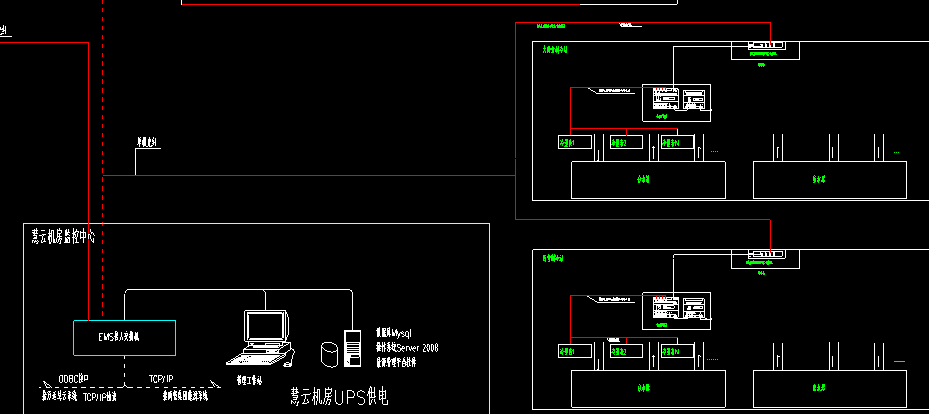

能源管理系统采用四级子系统分层设计:终端计量层、数据采集层、网络传输层、数据中心层。终端计量层与数据采集层采国家标准的RS 485工业数据总线实现数据交互;数据

采集层的数据经有线以太网络投入内网,传至数据中心层。系统集能源徽据采集、能源数据分析、商户用电管理、冷站能效及参数分析、低压配电监测调研信息配置及诊断

报警管理逻辑配置、指标体系管理、数据展示及交互管理、跨系统数据分析应用等功能。

1采集点位设计范围:

1.1大商业及百货各个低压配电室内低压逊出线多功能电表

1.2室内步行街的每个商户预什费电表及后付费电表

13制岭机房分集水器名回路-远传超声波冷量表

1.4对制冷机房内的主机、冷冻泵、冷却泵等大型机电设备要求每个设备均从配电室单谁配线。

15列各主力店、次主力店要求照明用电、空调末端用电均从配电室单独配电。

1.6对泛光照明、景观照明两类电纵配电室单独配电。

2。信号采集归关技术要求

2.1低压断路器位置信号采集应使用断路器辅助触点。

2.2进线、母联采用多功能电力仪表:需提供如下数据:三相电流、三相电压、痒因数、领率、有功无功视在功率、有功无功电度、总电度、2~13次各次谐波含量、开关状

态缺相低压过压报警。通讯要求为使RS485/ Modbus现场总线式物理通讯。

2.3出线采用多功电仪表需提供如下数据:三相电流、三相电压、功率团数,频率、有功无功视在功率,有功无功电度、总电度、开关状态。通讯要求为使用RS4 85/ Modbus现场总线式物理通讯。

2.4各电表的RS4 B5通讯线需由配电柜厂家引至柜后端子排上。

2.5温控仅具备RS485通讯接口,同时可输出线圈温度、风机状态、高溫树超高溫报警等信息。

2.6UPS需具备RS485通讯接D可输出电压,UPS故障等信息。

3采集系统

3.1数据采集器功能:具备256 MB以上RAM.1GB存储拥有8 EIA通讯接口、通讯波特率独立可配累积量传输间隔加分钟到无自由配置电压电流等瞬时

量为实时传输、支持域名服务器解析、支持多服务器自动赣据上传支持断点续传、实时检测网络状态,网络中断时自动保存数据,网络恢复数据自动上传,具备协议解析功他、兼容不同末端厂商的通讯协议内联WE B配置管理页面。

3.2串口服务器功能:端口数量影个,事口类型:RS-2321485,接头:RJ45 (0针),全信号15 KV ESD保护数据流向自动控制,支持多种协认。

4由综合布线 系统预留每个配电室内交换机网络接口。

5 RS485线连接说明

5.1配接监刘表具的RS- 485总线必须为咀燃屏被双统线线缆截面不小于1 5.通讯线缆接触点需有压线端子,屏越线两端害接地。

5.2连接采集器个端口 的总线上的表具不超10个,一 条总线的长度不得超过150M,若一条思线的长度超过150米建议总线上的表具不超过5个。

5.3通信电缆穿金属管或桥架保护赢设在电缆沟道内的通信电缆采集器箱至配电室地面之间,可采用线槽。

5.4通信电缆蠱设时应与其他强电线續保持一定距离并用金属线槽隔离以防电脑干扰。

6.网络线敷设说明

6.1预留交换必须接入内网。

6.2预留网络与上级中钱超过100M使用光纤100M内使用网线。

7,箱体安装说明

7.1采集箱体4 50 X600 X150到各检测点的距离应适当箱体中心走操作地面的高度宜为1 ,2~1 5m,成排安装时应排列整齐、美观。

7.2箱体的安装位置不应影响操作、通行和设备维修。

7 3箱体应密封并标明箱体编号箱内接线应标明线号,箱体内部设备固定和接线用的紧固件、接线端子应完好无损可靠固定。壁挂式箱体的规格型号和安

装位置应符合设计文件要求。

7 4箱体采用冷轧钢板制作 门为左开门,安装底板应放方便从箱体内部取出以便进行维修 或更换设备。

8.软件平台功能:详见万达广 场慧云智能化管理系

统设计标准。

9.建议各地不再对低压变配电系统单独采购若现场已有低压变配电系统的不得使用数据对接的方式将数据上传至能源平合,必须拆除。需保证将电表的

RS4 85通讯接0由能源管理平台接入并兼容实现低压变配电系统功能。
